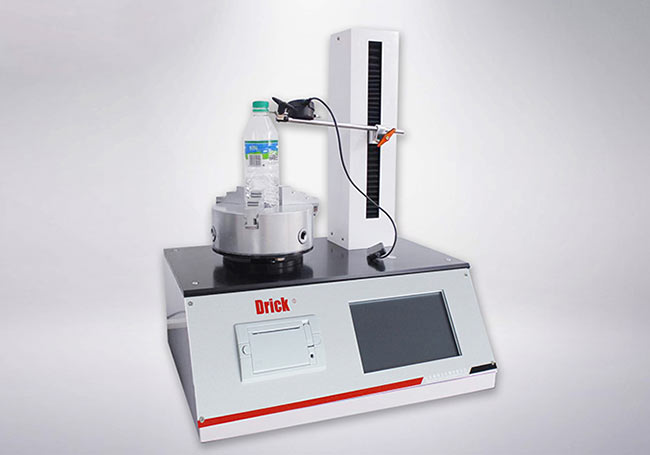

電子軸偏差測試儀是用于測量各類物體軸偏差的精密儀器，以下從工作原理、結構組成、應用領域、主要特點等方面為你詳細介紹：
一、工作原理
接觸式測量：通過將瓶底固定在水平板的旋轉盤上，使瓶口與千分表等測量頭接觸，然后讓瓶子旋轉 360°，測量頭記錄下瓶口邊緣外側與參考點的最大值與最小值，二者差值的一半即為垂直軸偏差數值。
非接觸式測量：利用電容式、電感式或激光傳感器等非接觸式傳感器捕捉旋轉部件的微小位移，傳感器將位移信號轉換為電信號，傳輸至數據處理系統，數據采集系統實時記錄傳感器的信號，并通過算法計算軸偏差值。
二、結構組成
旋轉定心部件：如三爪自定心卡盤，用于固定被測物體，確保其在旋轉過程中保持中心位置不變，保證測量的同軸性。
測量部件：包括位移測頭、千分表或讀數顯微鏡等，用于測量被測物體的偏差數值。
高度角度調節部件：高自由度支架系統，可以靈活調節測量頭的高度與角度，以適配不同形狀、尺寸的被測物體。
控制與顯示部件：通常配備觸摸屏操作系統或數字顯示屏，用于設置測量參數、控制測量過程，并實時顯示測量結果，部分還具備數據統計、存儲和打印功能。
三、應用領域
1、包裝行業：在食品、化妝品、藥品等行業中，用于檢測各種玻璃瓶、塑料瓶、輸液瓶、注射劑瓶、瓷瓶容器等的垂直軸偏差，確保瓶體的垂直度，保證包裝密封性，避免灌裝不均、密封失效或運輸破損等問題。
2、機械制造行業：可檢測機床主軸、電機轉子、齒輪軸等關鍵部件的軸偏差，評估軸、軸承、齒輪等零件的圓度和同軸度，確保設備運行平穩。
3、汽車工業：用于檢測發動機曲軸、變速箱齒輪、輪轂軸承等部件的軸偏差，有助于提高車輛性能和安全性。
4、航空航天領域：可評估飛機發動機轉子、渦輪葉片等高精度部件的質量，滿足航空航天行業對零部件精度的嚴苛要求。
5、精密儀器制造：檢測光學儀器、半導體設備等精密部件的軸偏差，確保儀器的高精度和穩定性。
四、電子軸偏差測試儀特點：
高精度：儀器的位移測頭格值通常可達 0.01mm 甚至更高，如 0.001mm，能夠準確測量出微小的軸偏差。
自動化程度高：具有自動定心、自動旋轉、自動讀取最大值最小值及偏差值等功能，減少了人為操作誤差，提高了檢測效率和精度。
操作簡便：配備直觀的觸摸屏操作系統或菜單式界面，用戶只需簡單設置參數和操作按鍵，即可完成測量過程。
數據管理功能強：內置數據統計與存儲系統，可存儲大量測試數據，并支持 USB 數據導出、打印及與專用計算機軟件聯動，方便用戶對數據進行分析、追蹤記錄和出具檢測報告。
多功能性：部分電子軸偏差測試儀還可同時滿足瓶類包裝的垂直軸偏差和圓跳動兩種測試要求，有的還可能集成振動分析、溫度檢測等更多測量功能。
五、部分相關標準
GB/T 8452-2008《玻璃瓶罐垂直軸偏差試驗方法》，規定了玻璃瓶罐垂直軸偏差的測試方法及技術要求。
YBB00192003-2015《垂直軸偏差測定法》，對藥用玻璃容器的垂直軸偏差測試原理、儀器要求等進行了規范。
